Як підключити резервне живлення до квартири: розетки, щиток і АВР

⚡ Коротка відповідь: як підключити резервне живлення безпечно? Окремі прилади під’єднують до штатних виходів сумісної зарядної станції або ДБЖ. Для живлення квартирних ліній через електрощит потрібні проєктне рішення, належні захисти та перемикання джерел без зворотної подачі напруги; монтаж виконує кваліфікований електрик.

Після покупки системи хочеться одразу заживити холодильник, котел і всі квартирні розетки. Проте підключення зарядної станції до мережі квартири, монтаж стаціонарного інвертора чи звичайного ДБЖ (безперебійника) мають абсолютно різні правила безпеки. Наявність розетки на корпусі акумулятора не означає, що його можна напряму під’єднати до загальної домашньої проводки.

Спочатку визначте, що саме має працювати без світла: кілька приладів чи виділена частина квартири. Ця стаття допоможе вибрати спосіб живлення й підготувати завдання електрику. Конкретні клемні з’єднання, кабелі та налаштування визначають за документацією обладнання й станом електромережі.

🔌 Як підключити зарядну станцію або інвертор до квартири: два основні способи

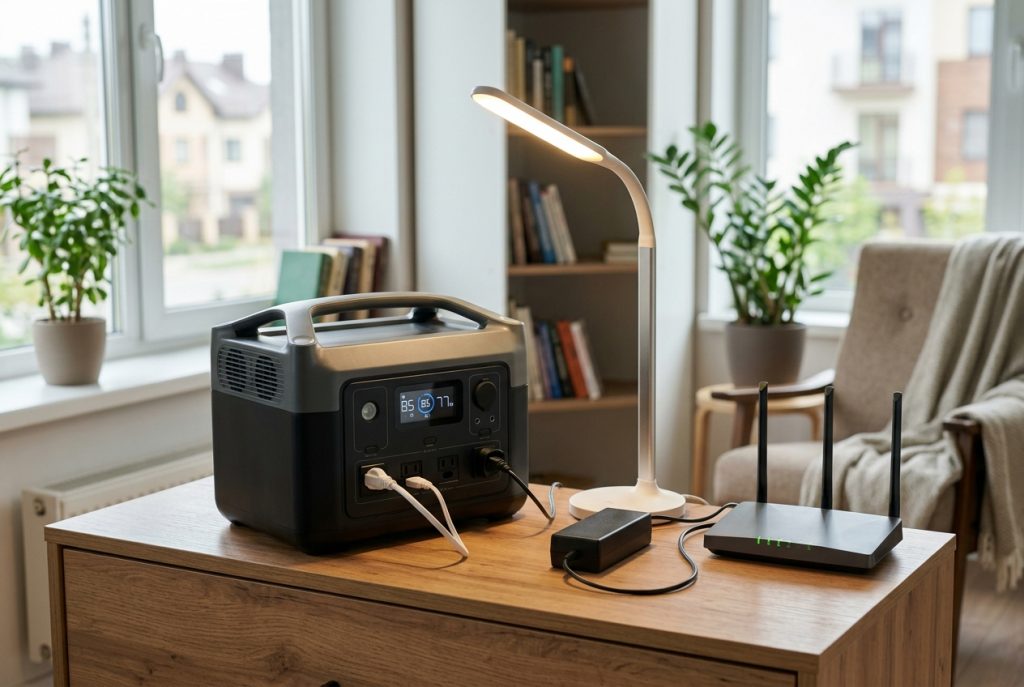

Перший спосіб — живлення окремих приладів. Їхні вилки під’єднують безпосередньо до виходів пристрою. Квартирна проводка при цьому не отримує напругу від резерву. Для роутера можна використати сумісний вихід постійного струму, якщо збігаються напруга, полярність і параметри роз’єму.

Другий спосіб — підключення через щиток. Резерв живить визначені електричні лінії через передбачене виробником підключення та правильно спроєктоване перемикання. Цей варіант зручніший для стаціонарних споживачів, але потребує перевірки електроустановки. Не кожна переносна станція підтримує такий сценарій.

✅ Підключення окремих приладів: послідовність дій

• ✅ Крок 1: перевірте дозволені способи використання, вихідну напругу, тривалу потужність і допустимі перевантаження в інструкції.
• ✅ Крок 2: поставте пристрій у дозволеному місці, залишивши передбачений виробником простір для охолодження.
• ✅ Крок 3: зарядіть батарею штатним способом і ввімкніть потрібний вихід за інструкцією.
• ✅ Крок 4: під’єднуйте сумісні прилади по одному, спостерігаючи за навантаженням і повідомленнями на дисплеї.
• ⚠️ Крок 5: якщо потрібен подовжувач, перевірте його допустимий струм, справність і вимоги до захисного провідника. Не з’єднуйте подовжувачі ланцюжком.

Холодильник або насос під час запуску може короткочасно споживати більше, ніж у сталому режимі. Тому орієнтуйтеся не лише на суму паспортних ватів. Важливі пускові характеристики навантаження та можливості інвертора саме під час такого запуску.

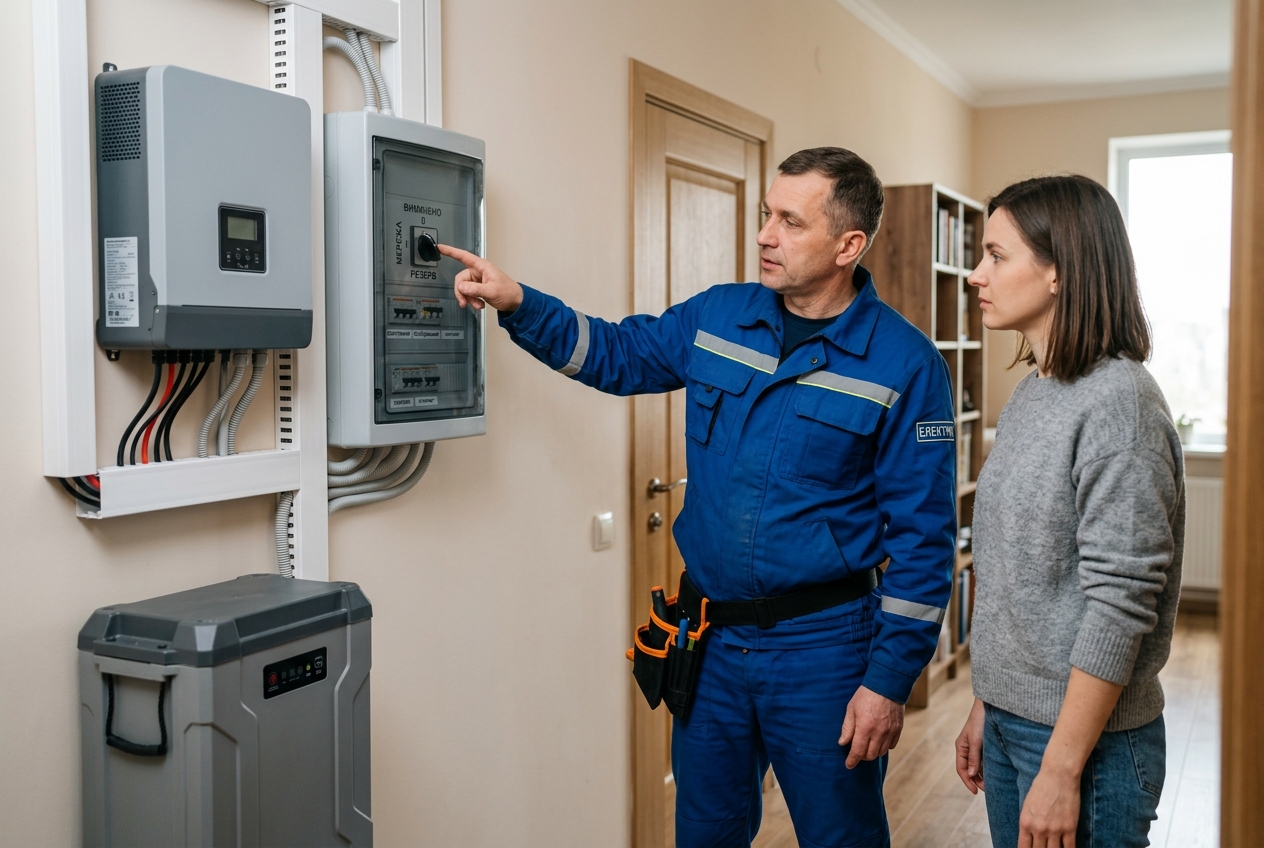

🛠️ Схема підключення інвертора до електрощитка: перекидний рубильник та автоматика

Для правильного резервного живлення квартири доцільно виділити в електрощиті окрему групу споживачів: освітлення, інтернет-роутер, холодильник та газовий котел. Потужні прилади (електроплита, бойлер, пральна машина) швидко вичерпують заряд батареї, тому їхнє підключення до інвертора виконують лише за наявності великого запасу ємності.

Головне правило безпеки — використання перекидного рубильника (I-0-II). Цей перемикач джерел живлення (трипозиційний автомат) фізично унеможливлює зустрічну подачу струму: зустріч міської мережі з напругою від вашої станції. Рубильник має положення «Мережа — Вимкнено — Резерв». Звичайний ввідний автомат у щитку не замінює повноцінного перекидного перемикача.

Функціональна схема така: вибране джерело через передбачені захисти живить резервні лінії, а друге джерело залишається відокремленим. Це пояснення принципу, а не монтажна схема. Електрик визначає кількість комутованих полюсів, перерізи провідників, захисти й спосіб роботи нейтралі.

❌ Ніколи не використовуйте кабель «вилка-вилка» (суїцид-кабель) для підключення зарядної станції (EcoFlow, Bluetti тощо) до домашньої розетки. По-перше, оголені контакти вилки під напругою є смертельно небезпечними. По-друге, якщо ви забудете вимкнути ввідний автомат і світло увімкнеться, зустрічний струм миттєво спалить вашу станцію. Небезпеку такого кустарного підключення детально пояснює Electrical Safety Foundation International — ці правила однаково діють як для генераторів, так і для домашніх інверторів.

🔄 АВР: автоматичне перемикання не завжди безперервне

АВР — автоматичне введення резерву. Система контролює основне джерело й за передбаченим алгоритмом переводить навантаження на резерв. Окремий пристрій АВР, внутрішнє перемикання інвертора та режим резервного живлення переносної станції не є взаємозамінними функціями.

Перевіряйте час перемикання, умови його вимірювання та налаштування затримок. Коротка перерва може бути непомітною для лампи, але спричинити перезапуск комп’ютера чи роутера. Позначення «ДБЖ» або «автоматичне перемикання» саме по собі не гарантує нульової перерви. Для чутливої техніки потрібне підтвердження сумісності.

Вбудоване перемикання може працювати тільки між входом і визначеним виходом самого пристрою. Воно не означає автоматичного резервування всіх квартирних розеток. Також перевірте, чи потрібні додатковий модуль, спеціальний щит або окремий вихід резервного живлення.

🛡️ Наскрізний нуль та заземлення: як безпечно підключити газовий котел

Захисне заземлення та нейтраль виконують різні функції. У резервному режимі схема джерела може відрізнятися від мережевої, тому роботу ПЗВ — пристрою захисного відключення — або диференційного автомата потрібно перевіряти в обох режимах. Звичайний автомат і ПЗВ забезпечують різні види захисту.

У посібнику Victron Wiring Unlimited пояснено зв’язок роботи захисного відключення зі схемою нейтралі та заземлення інвертора. Це технічний приклад, а не універсальна схема для всіх квартир. Тип захисту й допустимі з’єднання визначає фахівець за документацією та місцевими вимогами.

❌ Не робіть самостійних перемичок між нейтраллю та захисним контактом розетки. Для газового котла додатково перевіряють форму вихідної напруги та вимоги виробника до нейтралі й заземлення. Якщо котел не запускається від резерву, потрібна діагностика, а не випадковий перехідник.

⚡ Навантаження та заряджання: що часто забувають

Припустімо, тривале споживання вибраних приладів становить 400 Вт. Це не означає, що будь-який інвертор на 400 Вт підійде: потрібно врахувати пускові струми, допустиму тривалість перевантаження та обмеження батареї. Потужність у кВт відповідає за навантаження, а запас енергії у кВт·год — за автономність.

Після повернення світла мережа може одночасно живити прилади й заряджати батарею. Якщо навантаження споживає 400 Вт, а заряджання — 1200 Вт від мережі, сумарний запит становитиме приблизно 1600 Вт, без інших споживачів. Перевірте можливості вводу й дозволені налаштування зарядного струму.

⚠️ Мережеве заряджання не повинно утворювати коло, у якому пристрій намагається заряджатися від власного резервного виходу. Джерело заряджання й резервні лінії узгоджують у проєкті. Одночасне заряджання та живлення приладів дозволене лише в режимах, передбачених виробником.

🔎 Перевірка після монтажу та перше використання

• ✅ Під час приймання електрик перевіряє захисти, відсутність небажаної зворотної подачі та коректність роботи в мережевому й резервному режимах.
• ✅ Перевірте разом із фахівцем запуск потрібних приладів, перемикання після зникнення живлення та повернення на мережу.
• ⚠️ Попросіть позначити резервні лінії, пояснити дозволені навантаження й залишити схему та порядок штатного керування.

Після першого підключення налаштуйте резерв заряду й режим роботи відповідно до інструкції. Подальші правила зберігання та догляду розглянемо в матеріалі «Як правильно експлуатувати систему резервного живлення».
